一、概述

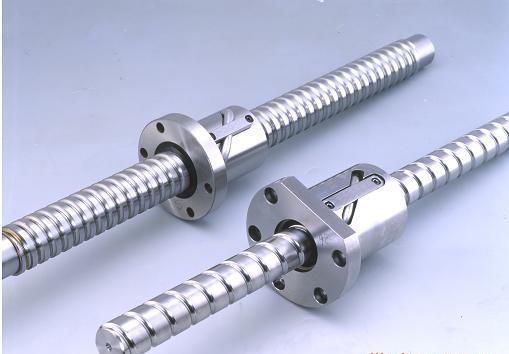

      滾珠絲杠副是智能化設備的關鍵執行部件，起源于20世紀90年代中后期，由日本NSK公司首先推出并用于數控機床中。滾珠絲杠副是由絲杠、螺母、滾珠等零件組成的機械元件，其作用是將旋轉運動轉變?yōu)橹本€運動或?qū)⒅本€運動轉變?yōu)樾D(zhuǎn)運動。因其具有傳動效率高、定位精度高、傳動可逆性、使用壽命長、同步性好的優良特性，在機床行業得到廣泛運用，極大地推動了機床行業的數控化發展。

  二、滾珠絲杠副的安裝

 1.滾珠絲杠副僅用于承受軸向負荷: 作用于滾珠絲杠副的徑向力、彎矩會使?jié)L珠絲杠副產生附加表面接觸應力等負荷，能加劇滾珠絲杠副螺母與絲杠之間的摩擦，降低其使用壽命，也可能造成絲杠的永久性損壞。因此，安裝滾珠絲杠副時，應注意以下幾點：

  （1）絲杠的軸線必須和與之配套導軌的軸線平行，平行度誤差≤0.05mm，機床兩端支承滾珠絲杠副的軸承座孔中心與螺母座孔中心，三點必須成一線。

  （2）將滾珠絲杠副的螺母與機床上螺母座進行安裝時，應盡量靠近滾珠絲杠副的支撐軸承端。;

  （3）通常情況下采用整體式安裝，不要把螺母從絲杠上卸下來。特殊情況下，必須將螺母卸下時，必須使用滾珠絲杠拆卸輔助軸，否則卸裝時滾珠極易散落。

  2.螺母卸裝時注意事項.

     （1）輔助軸最大直徑應小于滾珠絲杠底徑0.1～0.3mm。

      （2）輔助軸在使用時，應靠近絲杠螺紋軸肩（如下圖）。

      （3）卸裝時，旋轉螺母時，勿用力過大，以免損壞螺母滾道或滾動體。

     （4）滾珠絲杠副安裝裝時，要避免過分撞擊。     1-電動機  2-彈性聯軸器  3-軸承  4-滾珠絲杠[ 5-滾珠絲杠螺母  6-同步帶輪  7-彈性脹緊套  8-鎖緊螺釘  滾珠絲杠副的4種安裝方式圖

 3.螺母出現散落后安裝注意事項

 （1）安裝前，必須認真做好各裝配件的清潔工作。

螺母上的螺旋回程道也必須與兩個切向孔銜接好，保證滾珠在運行時不產生沖擊、卡珠或隨同產生滑動摩擦等不良現象。

    （3）擋珠器或反向器在裝配時，不能與螺母的滾道發生接觸，為使?jié)L珠順利運行還要保證與滾珠接觸的端部具有正確的形狀和位置。

     （4）滾珠絲杠副在傳遞精確運動時，可以調到有一定過盈量而上有較好接觸剛度。以提高其軸向精度。并使其在整個行程中的摩擦阻力矩保持基本一致，沒有局部過緊現象。

    （5）安裝調整完成后，加注機械油或140號主軸油，油脂可用鋰基油脂。

     三、滾珠絲杠副的維護

     1.滾珠絲杠副防護裝置

    （1）滾珠絲杠副在使用過程，是嚴禁灰塵或切屑污物進入，因此必須裝有防護裝置。

   （2）滾珠絲杠副在機床上外露，應采用封閉的防護罩，如采用螺旋彈簧鋼帶套管，伸縮套管以及折疊式套管等。安裝時，將防護罩的一端連接在滾珠螺母的側面。另一端固定在滾珠絲杠的支承座上。

    （3）滾珠絲杠副位于隱蔽位置，采用密封圈防護。密封圈裝在螺母的兩端。分接觸式和非接觸式兩種密封圈。

     2.滾珠絲杠副的潤滑

     （1）滾珠絲杠副通常采用鋰基潤滑脂和主軸油兩種潤滑劑。潤滑脂一般加在螺紋滾道和螺母的殼體空間內，主軸油則經過殼體上的注油孔注入螺母的空間內。

 （2）使用過程中，每半年更換一次潤滑脂，清洗舊脂，涂上新脂。用主軸油潤滑的滾珠絲杠副，可在機床每班工作前加油一次
