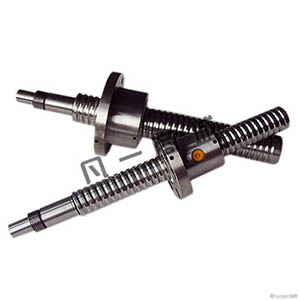

SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕?jù)用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
旋轉螺母滾子絲杠 SRR / BRR
概念
特點和優勢
- 角接觸球軸承72系列直接安裝到螺母外徑上
- 以背靠背排布方式對軸承進行預載荷，以便充分支持松緊帶形成的力矩
- 使用 2 個 Nilos 軸承環以保護軸承不受污染，終身免潤滑
- 在螺母各端以標準配置安裝刮器，更好地防護其不受污染
- SKF LGEP2標準型通過安裝在軸承座外徑上的噴嘴或按照客戶的規范，對絲杠總成進行潤滑
- SRR版本帶軸向游隙
- BRR 版本帶反向游隙消除
- 緊湊解決方案，適合在機械內使用
-
提供給機器制造商的簡化的工程技術
技術參數
|
標稱直徑 |
從 25 至 60 mm |
|
導程 |
從 5 至 30 mm |
|
基本動載荷能力 和導程組合 |
請聯系 SKF 了解此數據，此數據是直徑的函數 |
|
基本靜載荷能力 和導程組合 |
請聯系 SKF 了解此數據，此數據是直徑的函數 |
|
加速度 |
高達12000 rad/s2 |
|
最大速度 n x d0 |
高達 160000 |
典型應用
- 汽車業的生產工藝（伺服壓力機、彎管、成型、閉鎖裝置等）
- 注塑模業工藝（零件頂出）
- 和許多其他應用
