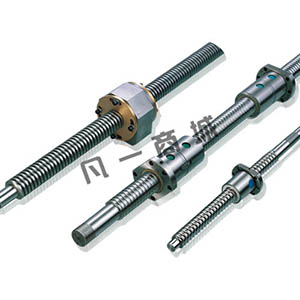

SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕?jù)用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
PGF精密研磨滾珠絲杠
特點和優勢
- 單螺母設計，已加載預載荷，端部有法蘭
-
標準鋼材再循環嵌件
- 標準導程精密度G5?？蛇x導程精密度 G3 或 G1
- 潤滑嘴用潤滑孔
- 標準刮器
- 可選支撐軸承
-
無預載荷的型號為SGF。
- 可按要求使用大尺寸滾珠消除反向游隙。
- 精密研磨螺母相當適用于定位絲杠
-
一件式螺母帶內部預載荷，從而帶來緊湊性和優化的剛度。
技術參數
|
標稱直徑 |
從 0,625 至 4 英寸 |
|
導程 |
從 0.1至0.75英寸 |
|
基本的動載荷能力 |
從 1 030 至 34900 lbf |
|
基本的靜載荷能力 |
從2 100 至 112000lbf |
|
標準預載荷 |
滾珠絲杠Ca值的 8% 至10% |
典型應用
- 機床
- 機械加工中心
- 磨床
- 大理石和石材切割
- 和許多其他應用
