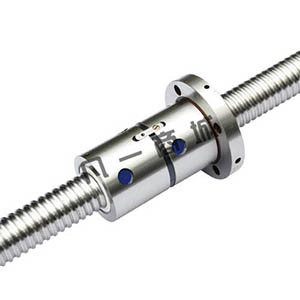

NSK絲桿，NSK滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕?jù)用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
選用滾珠絲杠時，要根據負載、速度、行程、定位精度、期望壽命、環境等使用條件和必要條件，行多方分析探討。因這些條件中有時會對滾珠絲杠要求相反的特性，所以需要進行多方面探討。定制滾珠絲杠時，可根據每個絲杠的大小尺寸進行設定。以下為該選用流程。
NSK 滾珠絲杠（C0 ～ C5 級）的導程精度，遵照J(rèn)IS 標準， 以4 個特性指標（ 符號ep、υu、υ300、υ2π）規定。各個特性指標的定義和許可所示。另外，其種類還可分為定位用（C 系列）和搬送用（Ct 系列）兩種，其各自的特性許可值如所示。JIS B1192 定位用C 系列和Cp 系列2 種已型號化，在NSK 的C 系列中有應用。另外，JIS B1192 也規定有Ct1,3,5 級，NSK 對C 系列實行統一管理。
注塑機合模用滾珠絲杠HTF-SRD系列，大負載驅動用，本產品是NSK 的專利產品。特點：高速傳送·大負載容量：通過采用端部循環方式，最高可實現1600mm/s 的高速傳送。且循環部件無突出部，運轉平衡良好。采用有復數的滾珠循環回路的多條絲杠軸構造和大外徑滾珠，實現了大負載容量。靜音·小型化設計：通過使?jié)L珠撈起構造作為絲杠軸螺旋方向，使平滑的滾珠循環成為可能。因此，噪音降低到原管循環式的一半以下。優越的防塵性能：采用小型設計的存貯式密封。沒有油脂的飛散，可實現清潔環境。型號：循環方式：采用端部循環方式，具有高速·靜音、螺母外徑緊湊的特點。精度等級：Ct7，軸向間隙：S:0.020mm 以下、N:0.050mm 以下。允許d·n 值、最高轉速的標準值：允許d·n 值 ≦ 120000，最高轉速的標準值 2400min-1。滾珠保持架S1：采用在鋼球間加入樹脂制作的保持架S1 型號，大幅度提高了對于扭矩負載的耐久性。設計上的注意事項：HTF-SRC 型是作為大負載驅動用，對螺母內的負載分布進行了均一化設計。為發揮這個特性，推薦如大負載驅動用滾珠絲杠的推薦安裝方向所示的安裝方法。此外，在高負載和小沖程等惡劣條件下使用滾珠絲杠時，依據使用條件與凡一商城或凡一導軌商城詳細分析。在設計絲杠軸軸端時如不將軸的一端鉆通、不將軸端尺寸設計為小于滾珠溝槽底徑，將無法組裝螺母，請留意。其他有關滾珠絲杠的注意事項請參照『設計時的注意點』。最高使使用時的注意事項用溫度70℃（螺母外徑溫度）。
