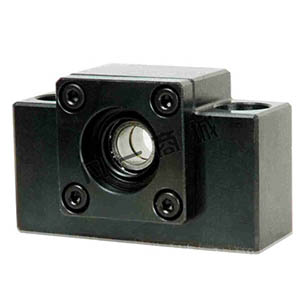

THK絲桿，THK絲桿支撐座BK系列特性：
絲桿支撐座是支撐連接絲桿和電機的軸承支撐座，支撐座一般分：固定側（后加K表示如BK12）和支撐單元裝（用F表示如BF12）它們都有用預壓調整的JIS5級的角接觸球軸承。
滾珠絲桿支撐座，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能?！?
支撐側的支撐單元使用深溝球軸承。支撐單元如EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。
一、滾珠絲桿支撐座結構
◎支撐座有8個型號，對標準滾珠螺桿庫存品的軸端、成品，預備了標準化的支撐座 EK、 EF、FK、FF型，對一般滾珠螺桿預備了標準支撐座AK、AF、BK、BF型。
固定側裝有經預壓調整的JIS5級或P0級的角接觸滾珠軸承，可依選用螺桿等級做最符合經濟的搭配。高精度穩定的回轉性能。
◎支撐側使用深溝槽滾珠軸承。
◎支撐座EK、BK、FK和AK型的內部軸承含有適量的鋰皂基潤滑脂，用特殊密封。所以這些型號能夠長期使用。
二、滾珠絲桿支撐座安裝支撐座
(1)將固定側安裝到螺桿上。
(2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。
另外在嚴酷的條件下使用時，還必須采取措施防止其他零部件的松池，詳細情況請與HCH上海漢承聯系。
工作臺程基座上的安裝
(1)使用支座把滾珠螺桿螺帽安裝在工作臺時，將螺帽插入支座并暫時擰緊。
(2)將固定側暫時擰緊到基座上。
這時，請將工作臺靠近固定側支撐單元并對準軸中心，調整工作臺使基能平滑移動。
◎以固定側為基準時，請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。
◎以工作臺為基準時，用薄墊片調整（角型支撐單元用）、或?qū)⒙菝蓖獗砻媾c安裝部內面之間留一定間隙（圓型支撐座用）進行調整。
(3)將工作臺靠近固定側支撐單元，并對準軸中心，使工作臺往返數次，一直調整到螺帽整個行程都能平滑運動，并暫時將支撐座擰緊在基座上。確認精度及完全擰緊支撐單元
◎用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙，一邊按順序完全擰緊滾珠螺桿的螺帽、螺帽支座、固定側、支撐側。與馬達的連接
(1).將馬達支座安裝到基座上。
(2).用聯軸節將將馬達與滾珠螺桿連接起來。(注意安裝精度)
(3).請注意進行充分的試車運行。
