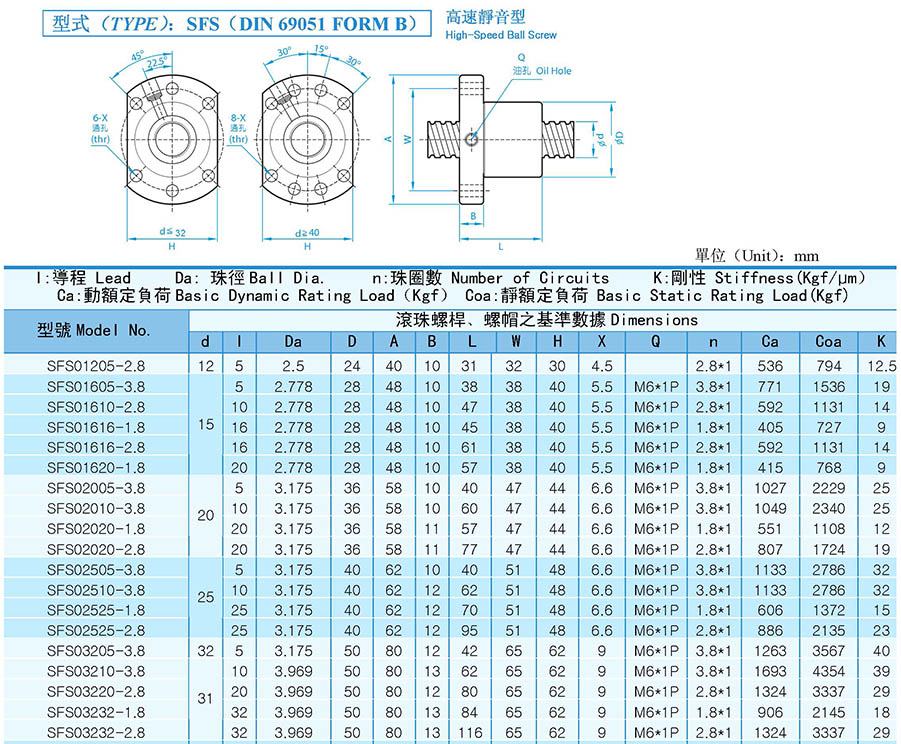

LSK絲桿，LSK滾珠絲桿SFS系列特性

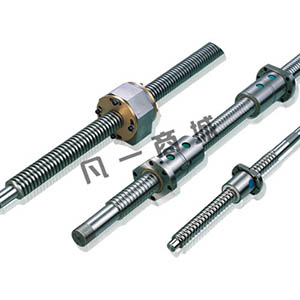

滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
滾珠絲杠副的優點：傳動精度高，運動形式的轉換十分平穩，基本上不需要保養。
滾珠絲杠副的缺點：價格比較貴，只有專業工廠才能生產。滾珠絲杠副的另一個缺點是當螺母旋出絲杠時，滾珠會從螺母中跑出來。為了防止在拆卸時滾珠跑出來，可以在螺母的兩端裝塑料塞。如果滾珠掉出來并不能裝回滾道，那就只能請制造廠商處理。
LSK滾珠絲杠是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠由螺桿、螺滾珠絲杠它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
LSK精密滾珠螺桿（C0-C5級）的導程精度，以JIS規格為基準，并由4個特性項目（記號E，e，e300，e2π）加以規定。一般用滾珠螺桿C7，C10之累積導程誤差，則僅以在螺桿部之有效長度內任取300mm的誤差容許值如表3.3之e300加以規定，各為0.05mm及0.21mm。
LSK絲桿特點：由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。滾珠絲杠副是一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。滾珠絲杠副可以加與預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
類型常用的循環方式有兩種：外循環和內循環。滾珠在循環過程中有時與絲杠脫離接觸的稱為外循環；始終與絲杠保持接觸的稱為內循環。滾珠每一個循環閉路稱為列，每個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列、3列、4列、5列等幾種，每列只有一圈；外循環每列有1.5圈、2.5圈和3.5圈等幾種。
LSK滾珠絲桿應用：超高DN值滾珠絲杠：高速工具機，高速綜合加工中心機。端蓋式滾珠絲杠：快速搬運系統，一般產業機械，自動化機械。高速化滾珠絲杠：CNC機械、精密工具機、產業機械、電子機械、高速化機械。精密研磨級滾珠絲杠：CNC機械，精密工具機，產業機械，電子機械，輸送機械，航天工業，其它天線使用的致動器、閥門開關裝置等。螺帽旋轉式（R1）系列滾珠絲杠：半導體機械、產業用機器人、木工機、雷射加工機、搬送裝置等。軋制級滾珠絲杠：低摩擦、運轉順暢的優點，同時供貨迅速且價格低廉。重負荷滾珠絲杠：全電式射出成形機、沖壓機、半導體制造裝置、重負荷制動器、產業機械、鍛壓機械。
檢測與維修：滾珠絲杠所產生故障是多種多樣的，沒有固定的模式。有的故障是漸發性故障，要有一個發展的過程，隨著使用時間的增加越來越嚴重；有時是突發性故障，一般沒有明顯的征兆，而突然發生，這種故障是各種不利因素及外界共同作用而產生的。所以通過正確的檢測來確定真正的故障原因，是快速準確維修的前提。
